Art. 1022 A4 M 6X22

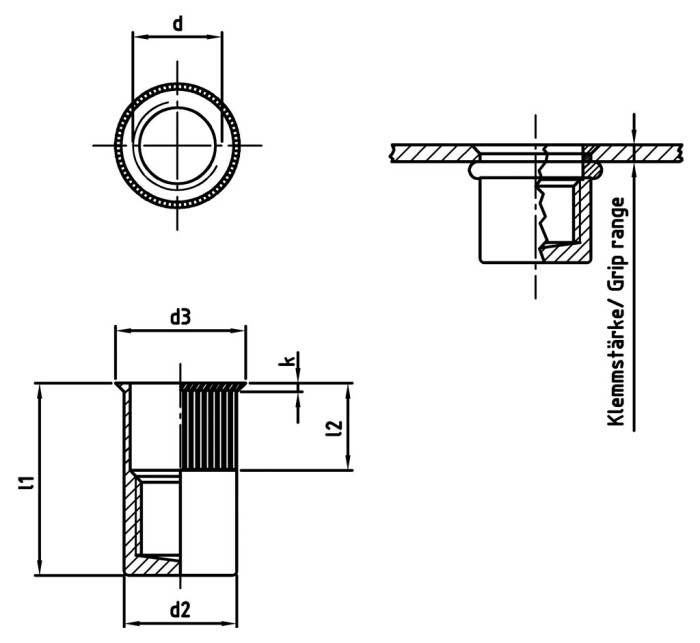

Données techniques

Hauteur de la tête (k)	0,8 mm
Diamètre intérieur (d1)	6 mm
Cote l1 (l1)	22 mm
Cote d2 (d2)	8,9 mm
Cote d3 (d3)	10 mm
Cote l2 (l2)	6,5 mm
Plage de serrage (serrage Pl)	0,5-3,0 mm

Informations sur les produits

Avantages du produit

Traitement affleurant

Grâce à la petite tête fraisée, le rivet aveugle peut être enfoncé au ras de la surface

Applications

Les écrous à rivet aveugle à tige ronde moletée sont utilisés lorsqu'une application avec la tige hexagonale n'est pas possible. Ce moletage est une sécurité supplémentaire contre la rotation avec des matériaux durs par rapport aux rivets aveugles non moletés.

Les données relatives au couple de serrage sont des valeurs indicatives, dépendent du matériau de la pièce d'origine et doivent être vérifiées par des essais sur celle-ci.

Champ d'application

Construction métallique

Caractéristiques

- petite tête fraisée
- tige ronde
- moleté
- fermé
